在Hypermesh软件中进行有限元模型文件格式转换

HyperMesh是一款市场领先的多学科有限元前处理器软件，它也提供Ansys/Nastran/Abaqus/LsDyna等多款仿真软件的模型转换功能。对于某些模型，HyperMesh转换后会出现大量问题，如丢失单元、丢失实常数属性等，后期还需要大量的人工修复，但FEMTransfer软件却能完美实现模型转换，这也是FEMTransfer软件的优势所在。

Nastran/Abaqus/Ansys/Sesam/Sacs/LsDyna模型转换软件FEMTransfer简介：http://femtransfer.com/tech_docs/fmt_doc.html

网页版FEMTransfer使用教程：http://femtransfer.com/soft_docs/fmt_manual.html

这里以Nastran模型转换成Ansys模型为例，讲解如何使用HyperMesh软件完成仿真模型转换的操作流程：

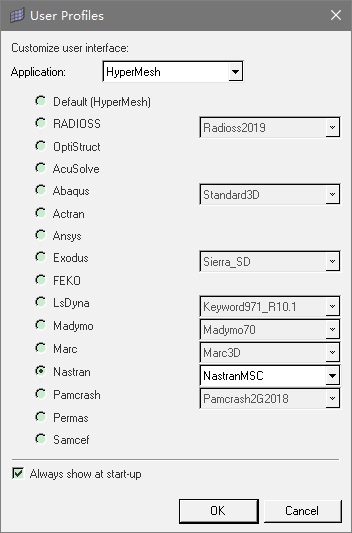

1、首先启动HyperMesh软件，在弹出的软件模板选项中，按照有限元模型实际求解器类型，为其选择Nastran求解器模板，点击OK按钮即可。

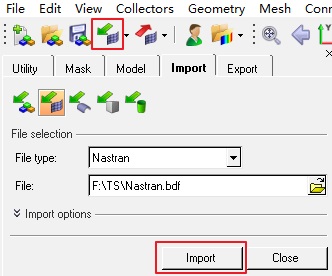

2、依次点击菜单栏的“Import Solver Deck”按钮，然后在File输入框中选择Nastran待转换的bdf文件，点击Import按钮开始导入模型文件。

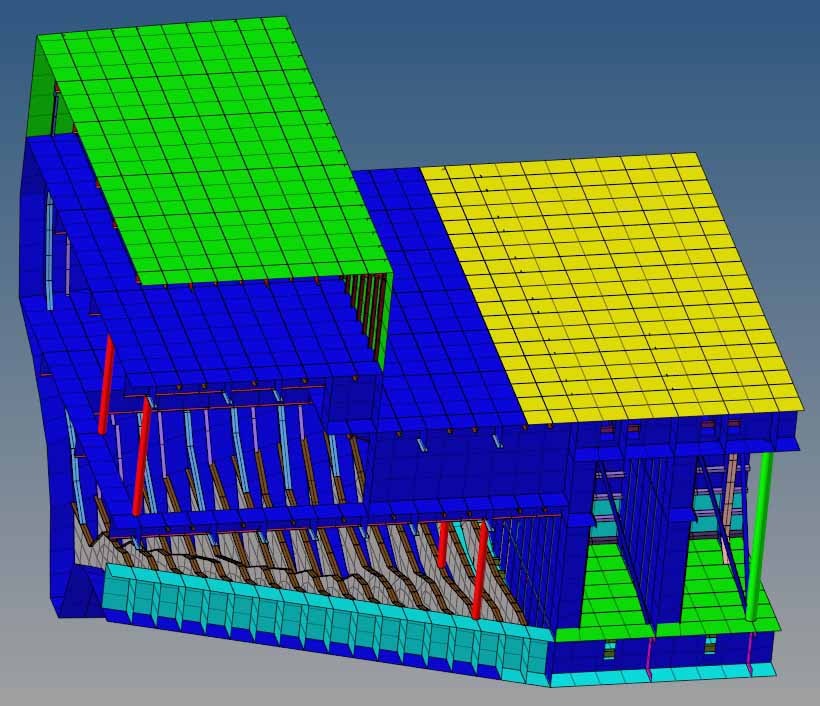

3、导入模型后，点击下面的工具栏两个按钮右侧的向下小箭头，选择“Shaded Elements and Mesh Lines”就能将单元显示为实体模式，选择“1D Detailed Element Representation”就能梁单元显示为三维实体模式。

  

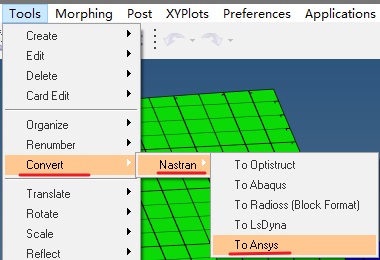

4、通过Tools菜单下convert选项，可以找到相应格式转换按钮，这里依次点击Convert→Nastran→To Ansys，即可打开模型转换浏览器。

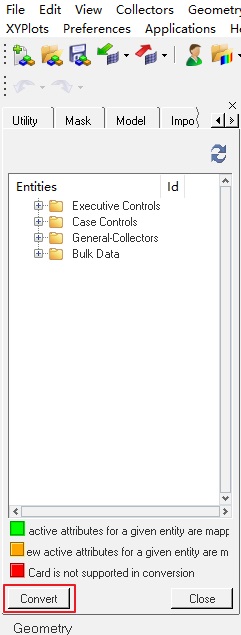

5、模型转换浏览器位于软件界面左侧，点击下方Convert按钮即可开始转换模型，将其转换为新项目所需求解器格式有限元模型。

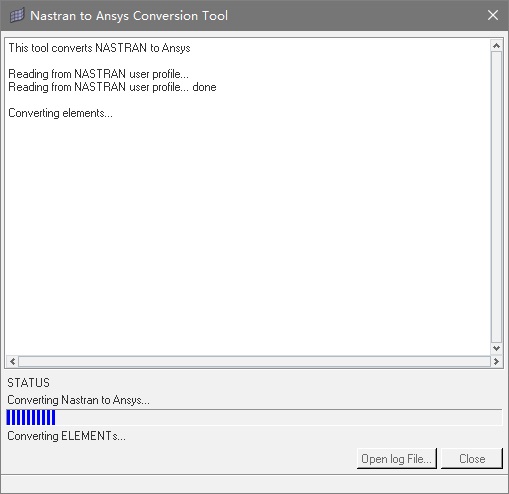

此时软件会弹出提示，窗口中会显示转换进度。等转换完成，点击Close按钮即可关闭弹窗。

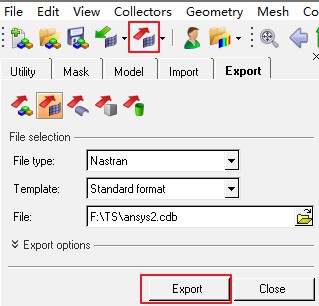

6、最后，点击菜单栏的“Export Solver Deck”按钮，然后在File输入框中设置转换后的Ansys的cdb文件，点击Export按钮开始导出模型文件。
